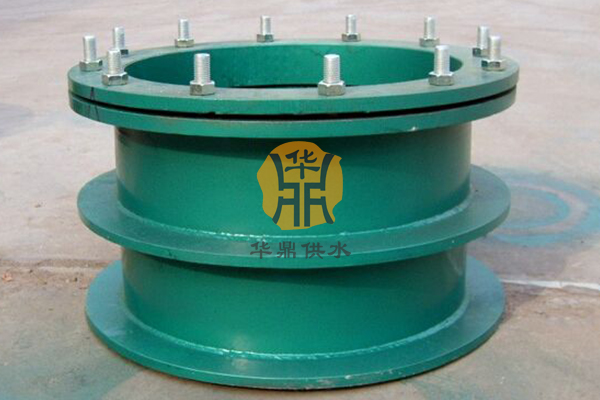

B型鋼制穿墻防水套管是一種用于管道穿墻處、具有防水功能的管件，以下從結構、材質、性能、應用、選型安裝等方面進行介紹： 結構特點 擋圈設計：B型剛性防水套管底部比A型多一個擋圈，部分資料顯示B型有兩道擋圈，迎水面?zhèn)忍钊嵝蕴羁p材料和密封膏，這種設計增強了其密封性，防水性能更好。 尺寸參數：其尺寸包括口徑、長度、厚度等?？趶礁鶕?jù)穿管管道的口徑確定；長度根據預埋墻體厚度決定，圖集標準長度為200mm，但實際應用中需根據實際情況確定；不同口徑的壁厚要求不同，口徑越大壁厚要求越高，具體數據可在尺寸表中查閱。 材質與標準 材質：通常為Q235普通碳鋼，也有采用其他材質的情況，如C型套管本身是鑄鐵材質（HT150）。 生產標準：主要依靠02s404防水套管圖集標準生產制作，該圖集詳細地規定了B型剛性防水套管的長度、管子通徑、實際尺寸、標準重量等參數。 性能優勢 高強度與剛度：強度高于普通鋼管兩倍以上，抗壓強度可達400MPa以上，斷面剛度也遠大于普通鋼管，能夠承受較大的外力作用，有效防止管道因外力擠壓而變形或損壞。 耐腐蝕性強：鋼管表面附有一層防腐蝕涂層，使得B型剛性防水套管在潮濕、腐蝕性環境中依然能夠保持良好的使用性能，延長使用壽命。 施工方便：DN300剛性預埋套管采用直接預埋的方式，省去了施工中的焊接工序，不僅提高了施工效率，還減少了因焊接帶來的質量隱患。 應用場景 適用管道類型：B型套管適用于通過鑄鐵和球墨鑄鐵管，也適用于工作管為塑料管的情況，選用時按塑料管管徑dn（為管道外徑）與圖集中鋼管外徑D1接近且不大于D1來選用，也可參照圖集19S406《建筑排水管道安裝 - 塑料管道》的做法。 適用建筑類型：廣泛應用于石油、化工、食品、制藥等行業的工業管道系統，以及地下室、人防工程等需要高度防水性能的民用建筑工程中。對于有地震設防要求的地區，如采用剛性防水套管應在進入池壁或建筑物外墻的管道上就近設置柔性連接。 選型與安裝 選型要點：需根據工程的具體需求和管道系統的特點進行綜合考慮，如防水性能要求，對于需要高度防水性能的場合，如地下室、人防工程等，應選用帶有防水翼環的剛性防水套管，確保墻體兩面的防水性能；同時要考慮經濟性，在保證質量的前提下進行選擇。 安裝要求： 套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑（D4）大200mm，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。 防水套管處的混凝土墻厚，應不小于200mm，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，小應比翼環直徑（D4）大200mm。 安裝時需調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為整體，并調整限位螺母，鎖定伸縮量，確保管道自由伸縮。
